BALS-Art.-Nr | 89211 | |
---|---|---|
EAN/Stück | 4024941001502 | |
Verpackungseinheit | 1 Stück | |
|
zu den Dokumenten Downloads
|
BALS-Art.-Nr | 89211 |
EAN | 4024941001502 |
Produktgruppe | VARIABOX - XL Plus |
Gehäuse | schlagfestes Kunststoff-Gehäuse (PBT), hohe Chemikalienbeständigkeit, plombierbar, mit Außen- und Innenbefestigung, Oberteil gerade und seitlich anscharniert, Deckelschrauben unverlierbar, Absicherungselemente angeordnet unter durchsichtiger Betätigungsklappe mit bedienerfreundlicher OTC Mechanik (one touch close) |
Bestückung |
3 x Schutzkontaktsteckdose 16A 230V blau IP 54 1 x CEE-Steckdose 16A 400V 5p 6h glv/Ni TE IP 54 geneigt 1 x CEE-Steckdose 32A 400V 5p 6h glv/Ni TE IP 54 geneigt |
Absicherung/Schutzmaßnahme |
3 x D01 1p 1 x D01 3p 1 x D02 3p auf vorziehbarer Tragschiene montiert |
Leitungseinführung/Anschlussmöglichkeit |
1 x M12, 1 x M20, 2 x M40 oben (1-mal links offen) 1 x M12, 1 x M20, 2 x M40 unten |
Zusätzliche Informationen | Anschlußfertig verdrahtet auf Zählerklemmstein 5x25 mm² / Typ: C (für Schleifleitung geeignet) CEE-Steckdosen mit schraubenloser, wartungsfreier Quick-Connect Anschlußtechnik, mit hochwärmebeständigen Kontaktträgern und vernickelten Kontakten |
Vorschriften / Normen | DIN EN 61439-2 |
Schutzart | IP54 |
Gerätefarbe |
Gehäuseunterteil schwarz ähnlich RAL 9017 Gehäuseoberteil grau RAL 7035 |

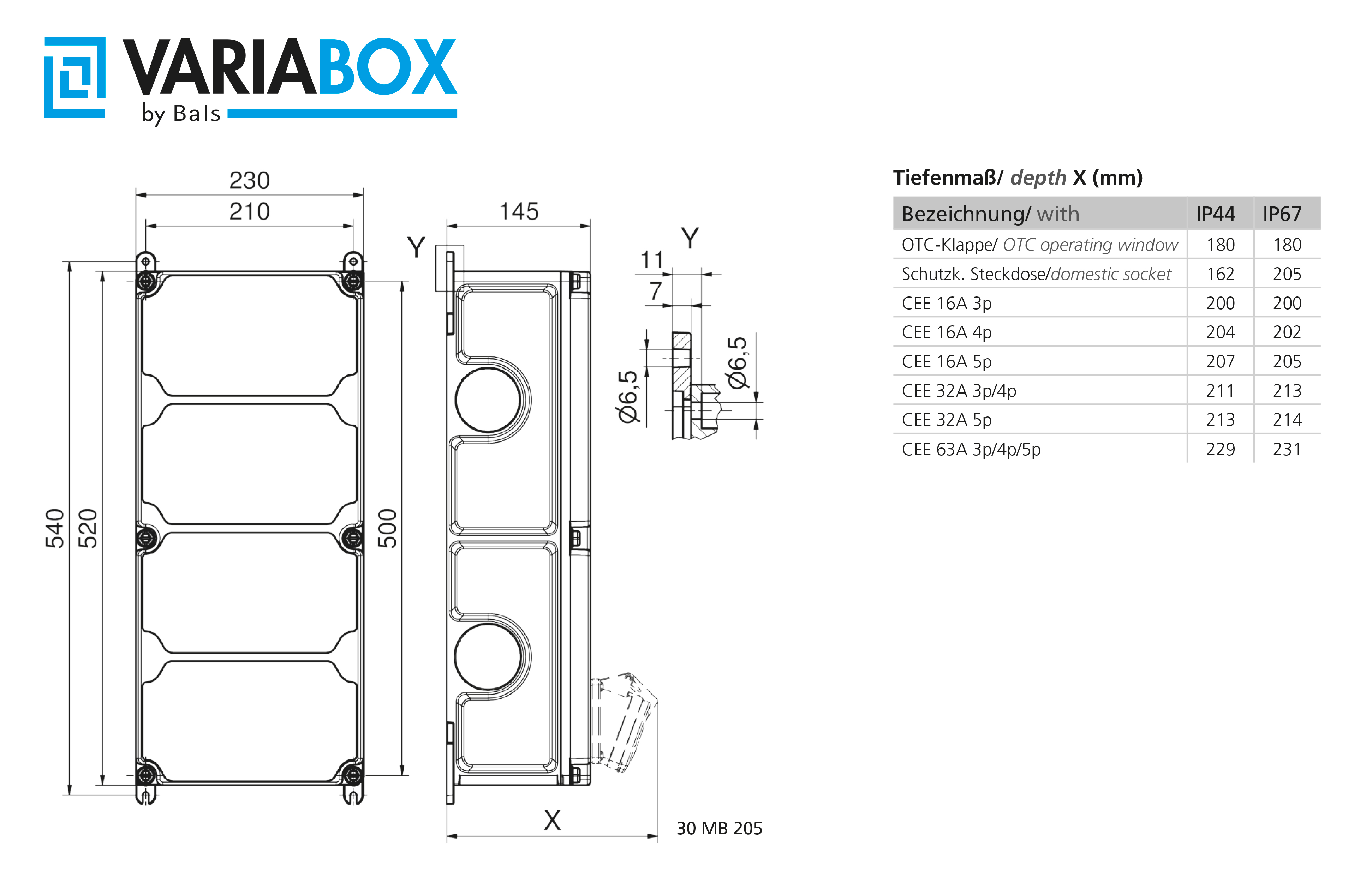

Geräte-Höhe | 520mm |
Geräte-Breite | 230mm |
Geräte-Tiefe | 145mm |
RDF-Faktor | 1 |
Nennstrom InA | 63 |
Einzelgewicht | 0 kg / Stück |
Verpackungsart | Karton |
Inhaltsmenge | 1 ST |
EAN | 4024941001502 |
Länge | 560 mm |
Breite | 270 mm |
Höhe | 255 mm |
Gewicht | 0,449 kg |
Volumen | 38.556 ccm |
Version | ETIM-9 |
Klasse | EC000379 - CEE-Steckdosen-Kombination (IEC 60309) |
CEE-Steckdose - 16 A | 1x16A5p400V |
CEE-Steckdose - 32 A | 1x32A5p400V |
CEE-Steckdose - 63 A | 1x63A5p400V |
CEE-Steckdose - 125A | ohne |
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) | 3 |
Anzahl der Steckdosen Dänische Norm (Erdungsstift) | 0 |
Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
Anzahl der Steckdosen Schweizer Norm Typ 23 | 0 |
Anzahl der Steckdosen Schweizer Norm Typ 25 | 0 |
Sonstige Einbauten und/oder Leerplätze | 0 |
Absicherung | D0-Sicherung |
Anzahl der Leitungsschutzschalter | 5 |
Werkstoff des Gehäuses | Kunststoff |
Art des Netzanschlusses |
M40 M20 sonstige |
Kabellänge | 0 |
Handhabung | Wandmontage |
Schutzart (IP) | IP54 |
Militärausführung | FALSE |
Farbe | grau |
Höhe | 520 |
Breite | 230 |
Tiefe | 145 |
