Anbausteckdose mit Neigung - Flansch 85x85, Befestigung 70x70

BALS-Art.-Nr	120442
EAN	4024941940115
Produktgruppe	Anbausteckdose QUICK-CONNECT TE geneigt
Stromstärke	16A
Polzahl	3p
Anordnung der Phasen	2P+PE
Lage des Schutzkontaktes	1h
Spannung	> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.
Schutzart	IP44
Kennfarbe	grau
Gerätefarbe	Klappdeckel grau RAL 7035 Gehäuse grau RAL 7035
Anschlusstechnik	schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Maximaler Leiterquerschnitt	4,0 qmm
Kabeleinführung	sonstige

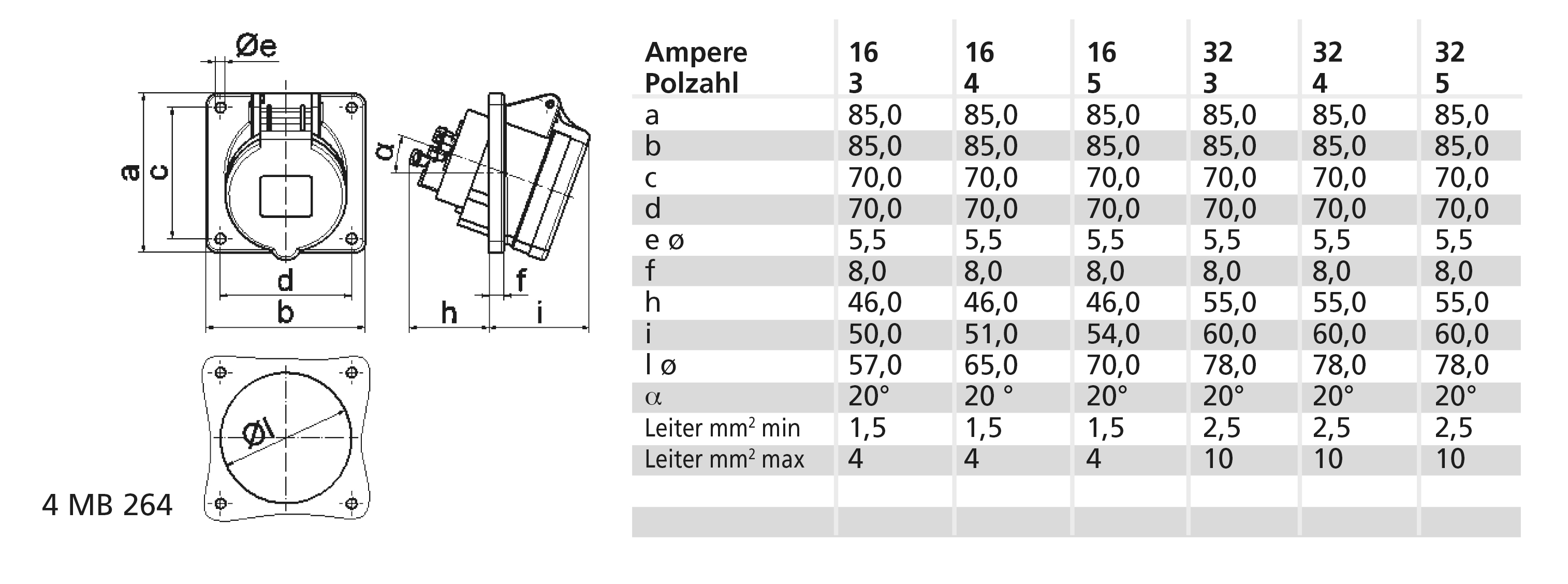

Geräte-Höhe	85mm
Geräte-Breite	85mm
Geräte-Tiefe	103mm
Flanschmaß vertikal in mm	85mm
Flanschmaß horizontal in mm	85mm
Bohrlochabstand vertikal in mm	70mm
Bohrlochabstand horizontal in	70mm
Gehäusematerial	Polyamid
Kontakte	Der Kontaktträger ist aus hochwärmebeständigem Material Die Kontakte sind Messing vernickelt

Die Neigung beträgt 20°

Version	ETIM-10
Klasse	EC001317 - CEE-Anbausteckdose (IEC 60309)
IEC-Stromstärke	16
Spannung nach EN 60309-2	> 50 V grau
Polzahl	3
Uhrzeit-Stellung	1
Kennfarbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP44
Anschlusstechnik	schraublose Klemme
Steckrichtung	abgewinkelt
Werkstoff	Kunststoff
Militärausführung	FALSE
Flanschmaß vertikal	85
Bohrlochabstand vertikal	70
Flanschmaß horizontal	85
Bohrlochabstand horizontal	70
